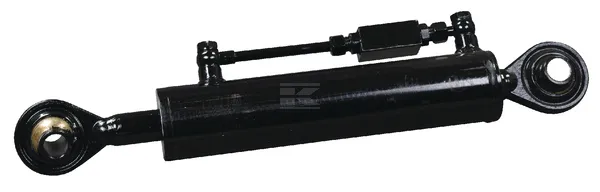

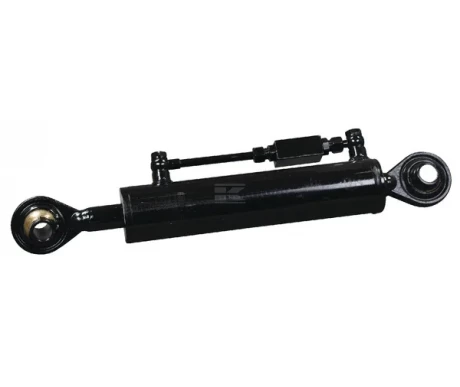

Hydraulinen työntövarsi, 70 / 550, kat. 2 + venttiili

Kiinnitystyyppi - varsiliitäntä
Laakeri

Kiinnitystyyppi - sylinteriliitäntä
Laakeri

Työntövarsikategoria – varren liitin
2

Työntövarsikategoria – sylinteriliitäntä
2

Minimipituus
550 mm

AMaksimipituus
800 mm

Isku
250 mm

Varren läpimitta
35 mm

Sylinterin halkaisija
70 mm

EUlkohalkaisija
80 mm

Kiinnitysaukon läpimitta - varsiliitäntä
25,7 mm

Kiinnitysaukon läpimitta - sylinteriliitäntä
25,7 mm

Kiinnityskierteen tyyppi - sylinteriliitäntä
BSP

CKiinnityskierteen läpimitta - sylinteriliitäntä
3/8 in

Kiinnityskierteen tyyppi - varsiliitäntä
BSP

Kiinnityskierteen läpimitta - varsiliitäntä
3/8 in

DÖljyliitäntöjen etäisyys
289 mm

Varren materiaali
Teräs 20MnV6

Varren pintakäsittely
Kromattu

Sylinterin materiaali
Teräs ST52

Nimellispaine
200 bar

Enimmäistyöpaine
250 bar

Maksimi työntökapasiteetti
7,7 t

Maksimi vetokapasiteetti
2,5 t

Männän enimmäisnopeus
0,1 m/s
