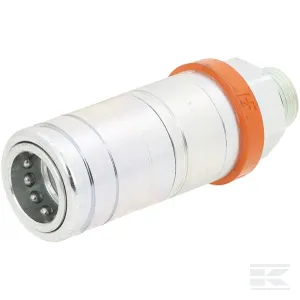

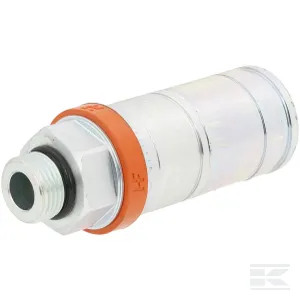

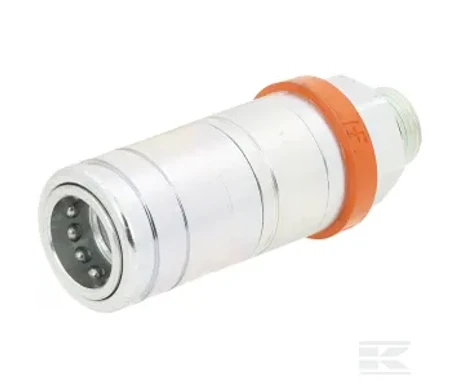

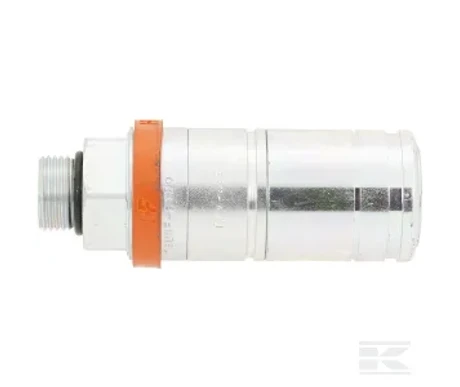

Pikaliitin naaras 7/8" UNF-O-rengas

Nämä push-pull-naaraspikaliittimet soveltuvat suuren virtauksen käyttökohteisiin. Pikaliitin mahdollistaa helpon ja kätevän liittämisen urosliittimiin käyttöpaineen alaisena. Lisäksi breakaway-toiminto lisää mukavuutta ja turvallisuutta. Nämä liittimet voidaan ruuvata suoraan venttiilin aukkoihin tai jäykkiin putkiin.

Voidaan liittää käyttöpaineen alaisena urosliittimeen
Push-pull-pikaliitin, voidaan kytkeä yhdellä kädellä
Breakaway-toiminto
ISO7241-A
Sopii urosliittimille CNV
Irrottaminen paineen alaisena vain hätätilanteissa

Muoto Suora
Liitäntä nro 1 tyyppi Kierteet
Liitäntä nro 1 tyyppi – uros/naaras Uros
Liitäntä nro 1 kierteen läpimitta 7/8 in
Liitäntä nro 1 kierteen tyyppi UNF
Liitäntä nro 1 kierteen tyyppikoodi 01
Liitäntä nro 1 kuusiokulman koko 1,26 in
Liitäntä nro 1 kuusiokulman koko 32 mm
Kokokoodi BG 3
Rungon koko 1/2 in
Rungon koko 12,5 mm
Liitännän nro 2 tyyppi Pikaliitin
Liitännän nro 2 tyyppi - uros/naaras Naaras
Liitännän nro 2 halkaisija 1.65 in
Liitännän nro 2 halkaisija 42 mm
ISO standardi 7241-A 11926-3
Virtaus 2 bar paineella 70 l/min
Materiaali Teräs
Työpaine 250 bar
Suurin työpaine 250 bar
Ylin käyttölämpötila 105 °C
Pienin käyttölämpötila -25 °C
Pikaliitännän lukituksen tyyppi Säteiskuulat
Pikaliittämisen toimintatapa Liittäminen työntämällä
Pikairrotuksen toimintatapa Irrottaminen vetämällä
Tiivistemateriaali Polyuretaani
Venttiilityyppi Lautasventtiili
