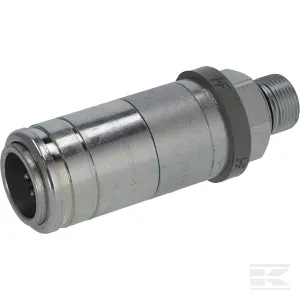

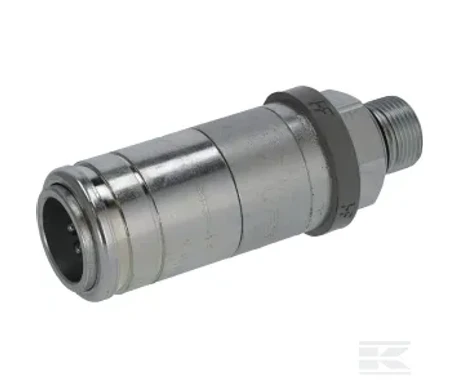

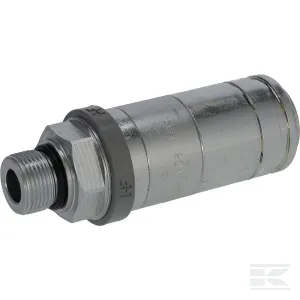

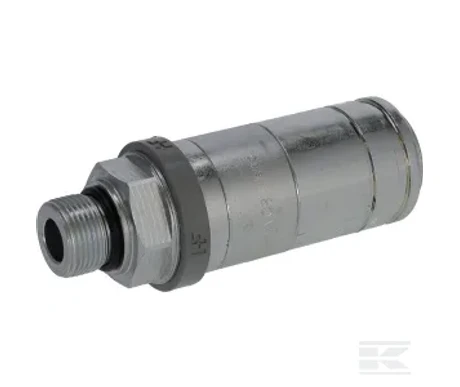

Pikaliitin naaras M22x1.5

Nämä push-pull-naaraspikaliittimet soveltuvat suuren virtauksen käyttökohteisiin. Pikaliitin mahdollistaa yksinkertaisen ja helpon kytkennän käyttöpaineen alaisena sekä uros- että naarasliittimeen. Lisäksi breakaway-toiminto lisää mukavuutta ja turvallisuutta. Nämä liittimet voidaan ruuvata suoraan venttiilin aukkoihin tai jäykkiin putkiin.

Voidaan liittää käyttöpaineen alaisena sekä uros- että naarasliittimeen
Push-pull-pikaliitin
Breakaway-toiminto
ISO7241-A
Sopii urosliittimille CNV

Muoto Suora
Liitäntä nro 1 tyyppi Pikaliitin
Liitäntä nro 1 tyyppi – uros/naaras Naaras
Liitäntä nro 1 kierteen tyyppikoodi 01
Liitäntä nro 1 kuusiokulman koko 1,26 in
Liitäntä nro 1 avaimen koko 32.0 mm
Kokokoodi BG 3
Rungon koko 1/2 in
Rungon koko 12,5 mm
Liitännän nro 2 tyyppi Pikaliitin
Liitännän nro 2 tyyppi - uros/naaras Naaras
Liitännän nro 2 halkaisija 1.65 in
Liitännän nro 2 halkaisija 42 mm
Liitännän nro 2 kierteen läpimitta M22
Liitännän nro 2 kierteen nousu 1.50 mm
Liitännän nro 2 kierteen tyyppi Metriset koot
ISO standardi 7241-A 6149-2
Materiaali Teräs
Suurin työpaine 250 bar
Ylin käyttölämpötila 101 °C
Pienin käyttölämpötila -25 °C
Pikaliitännän lukituksen tyyppi Säteiskuulat
Pikaliittämisen toimintatapa Liittäminen työntämällä
Pikairrotuksen toimintatapa Irrottaminen vetämällä
Tiivistemateriaali Polyuretaani
Venttiilityyppi Lautasventtiili
