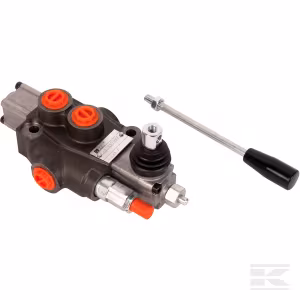

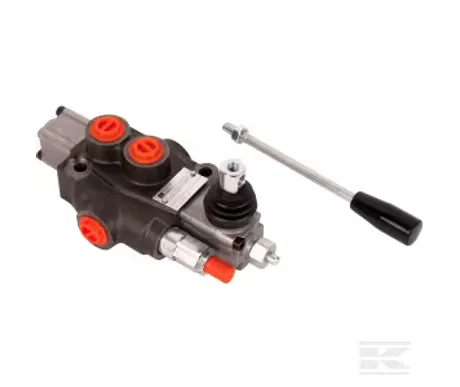

Puunhalkaisuventtiili 3/8"

Nämä venttiilit on suunniteltu erityisesti puunhalkaisukoneisiin ja niissä on mekaaninen päätepysäytin. Venttiilissä on neljä asentoa, joiden avulla hydraulisylinterit voivat liikkua neljässä eri vaiheessa.

Neljän toiminnon toiminta :
Asento 1: Sylinteri, joka on varustettu mekaanisella tulpalla, vetäytyy automaattisesti, kunnes se koskettaa venttiilin painiketta, jolloin se siirtyy neutraaliasentoon 0.
Asento 2: Sylinteri ojentuu ulos nopeasti (differentiaali), öljyä lisätään tangon puolelta pohjapuolelle.
Asento 3: Sylinteri ojentuu ulos täydellä pumpun paineella ja voimalla.
– Asento 0: Neutraali asento (sopii keskeltä avoimille järjestelmille)

Liitäntätyyppi
Kierteet

Liitäntätyyppi - uros/naaras
Naaras

Liitännän kierteen tyyppi
BSP

Liitäntäkierteen läpimitta
3/8 in

Pienin käyttölämpötila
-40 °C

Ylin käyttölämpötila
60 °C

Tiivistemateriaali
Nitriilikumi [NBR]

Kokonaispituus
203,3 mm

Kokonaiskorkeus
86 mm

Kotelon pituus
90,5 mm

Kotelon leveys
55 mm

Kotelon korkeus
86 mm

Kahvan pituus
147 mm
