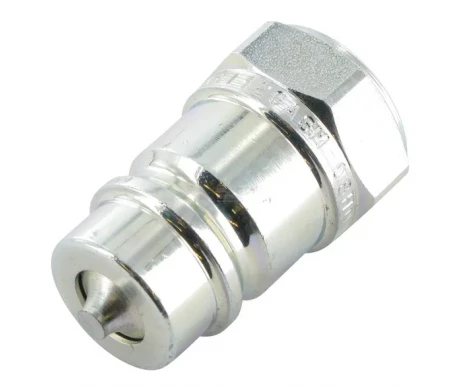

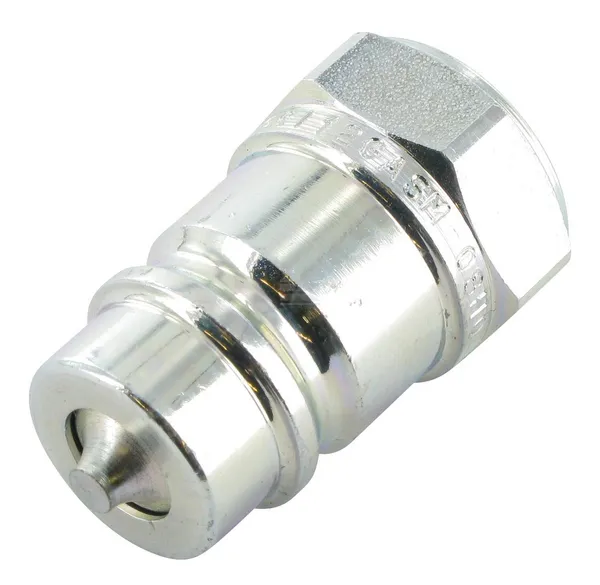

Pikaliitin uros 1/2" - 12,5 - 1/2 BSP

Yksinkertainen kytkin, jossa on erittäin kevyt jousi kytkinholkissa

Ei voida kytkeä paineen alaisena
Mineraaliöljypohjaiset nesteet
Lukitusholkin aksiaalinen käyttö taaksepäin (yksitoiminen)
Induktiokarkaistut jännitetyt osat
Ei katkaisutoimintoa
Suuri määrä lukituskuulia

Liitäntä nro 1 kierteen läpimitta
1/2 in

Liitäntä nro 1 kierteen tyyppi
BSP

ELiitännän nro 2 kierteen läpimitta
1/2 in

Liitännän nro 2 kierteen tyyppi
BSPP

Liitäntä nro 1 tyyppi – uros/naaras
Uros

Liitännän nro 2 tyyppi - uros/naaras
Naaras

Liitäntä nro 1 tyyppi
Pikaliitin

Materiaali
Teräs

Muoto
Suora

Kokokoodi
BG 3

Rungon koko
1/2 in

Rungon koko
12,5 mm

Liitäntä nro 1 läpimitta
0,81 in

HLiitäntä nro 1 läpimitta
20,5 mm

Liitäntä nro 1 kuusiokulman koko
1,06 in

YLiitäntä nro 1 kuusiokulman koko
27 mm

Liitännän nro 2 tyyppi
Kierteet

Liitännän nro 2 kierteet tuumalla
14

Liitettävissä paineen alla
Ei

ISO standardi
7241-1-A

Virtaus 2 bar paineella
75 l/min

Ulkohalkaisija
1,18 in

Ulkohalkaisija
30 mm

CPituus
44 mm

Kokonaispituus
1,73 in

LKokonaispituus
88 mm

Pintakäsittely
Kromattu

Työpaine
300 bar

Ylin käyttölämpötila
125 °C

Pienin käyttölämpötila
-25 °C

Pikaliitännän lukituksen tyyppi
Säteiskuulat

Pikaliittämisen toimintatapa
Holkin veto

Pikairrotuksen toimintatapa
Holkin veto

Tiivistemateriaali
Nitriilikumi [NBR]

Sarja
NV

Venttiilityyppi
Lautasventtiili
